LED显示屏作为一种全新的信息媒体，在性能上具有突出的优点。其使用寿命长、响应速度快、驱动简单、性能稳定，因此在社会的各个领域得到了广泛的应用。例如高速公路使用LED 显示屏实时发布路况信息；体育场馆使用LED显示屏实时公布现场实况等等。这些实时信息是怎样快速发布到现场的呢？

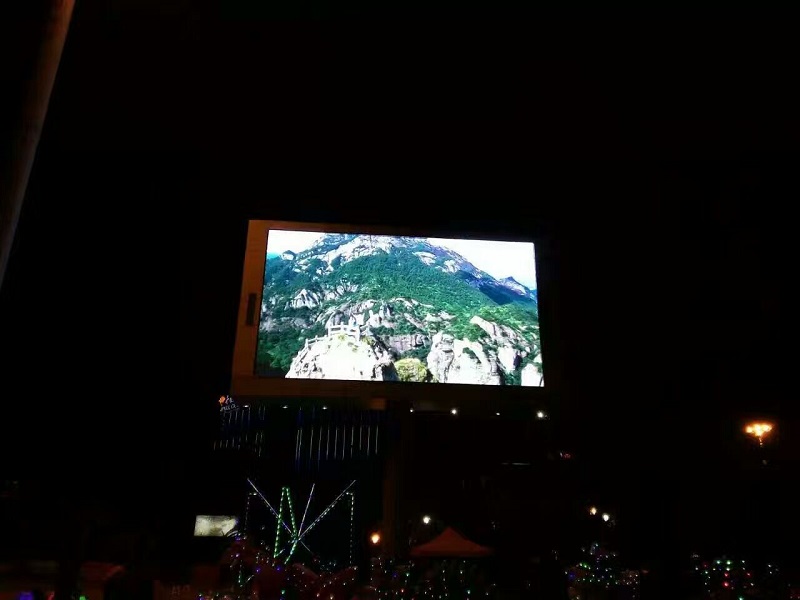

图1 户外LED显示屏

目前，户外LED显示屏的数据传输可以通过以下几种方式：

• 工作人员使用便携电脑到设备现场进行数据更新。缺点在于难以做到显示数据的实时更新，难以及时发现LED 显示屏存在的故障，也加大了工作人员的劳动强度，增加了企业运作的人力成本开支。

• LED 显示屏通过以太网线路接入到因特网与接在因特网的服务器端电脑进行通信，利用电脑通过因特网对LED 显示屏进行数据传输。此方式需要进行以太网络布线，存在安装不方便，维护成本比较昂贵等缺点。

• 通过短信息来实现对LED 显示屏的控制。这种数据传输方式的缺点是短信息编辑困难，传输的数据量比较小。同时短信息的传输也存在一定的时延，很难保证数据的实时性，特别是在道路交通、体育场馆等需要实时显示信息的场合。

• 通过移动通信网络对LED 显示屏进行控制。这种传输数据方式的优点在于安装简单，速度比较快，不受时间和空间的限制，能够对显示数据进行实时更新。因此使用移动通信网络方式就成为一种比较理想的选择。

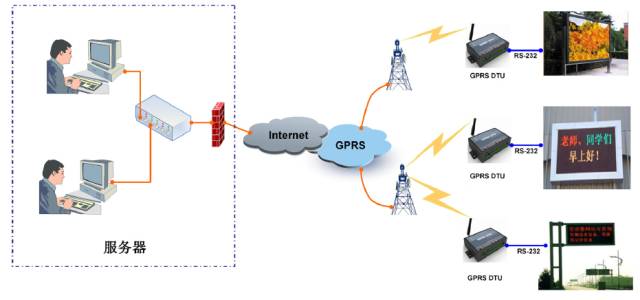

基于GPRS网络对LED 显示屏进行远程控制的系统如图所示。该系统由LED显示屏、GPRS DTU、上位机服务器软件等组成。在本方案中，对LED显示屏控制器的唯一要求是其需要具备RS-232或RS-485通信接口。

图2 GPRS 远程控制LED显示屏方案

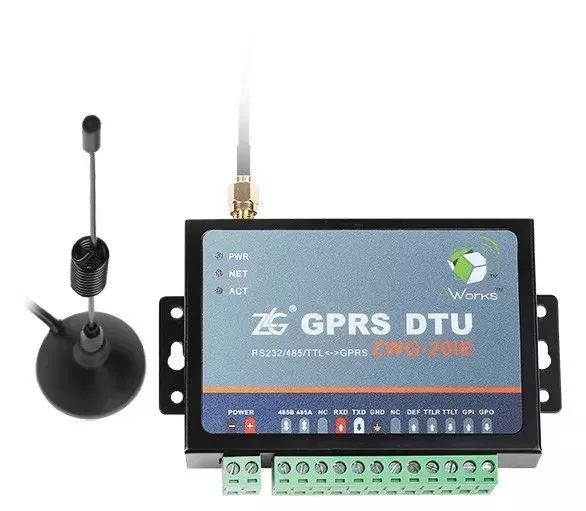

ZWG-20IE是一款基于GPRS 网络的无线数据传输设备（DTU），为用户提供高速、全透明的数据通道，使用简单、设备稳定可靠，同时ZWG-20IE具有大缓存区的设计，采用动态划分技术，满足不同数据量的传输要求。

图3 ZWG-20IE GPRS DTU

GPRS 无线数传设备是通过因特网进行数据传输的，LED 显示屏的上位机服务器需要连接上因特网才可以与GPRS 无线数传设备进行通信。上位机服务器可通过使用静态IP 或动态域名等方式连接因特网，如果LED 显示屏的上位机服务器处于局域网内还需要在路由器上作端口映射操作。

在本应用中ZWG-20IE作为网络设备的客户端，控制LED 显示屏的上位机软件作为服务器端，上位机软件可通过标准的socket 网络编程与客户端进行通信。

图4 LED显示屏采用ZWG-20IE

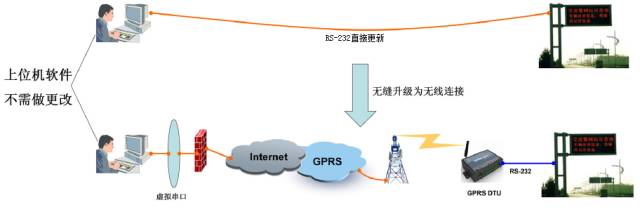

一般来说生产LED 显示屏控制器的厂商都会提供一个基于RS-232 接口的上位机软件，上位机软件通过串口与LED 显示屏控制器进行通信，鉴于此我们有提供一个虚拟串口软件，直接把ZWG-20IE虚拟成一个“无线的串口”，用户无需修改现有的基于RS-232 接口的上位机软件即可以直接使用。
