小间距LED显示屏有哪些封装技术?

发布时间:2019-12-14

小间距LED显示屏在目前的市场上,颇受人们欢迎,被广泛应用在各不同的领域,充当着高清的大屏显示设备,服务于人们,今天华邦瀛小编就带大家了解一下小间距LED显示屏的几种封装技术。

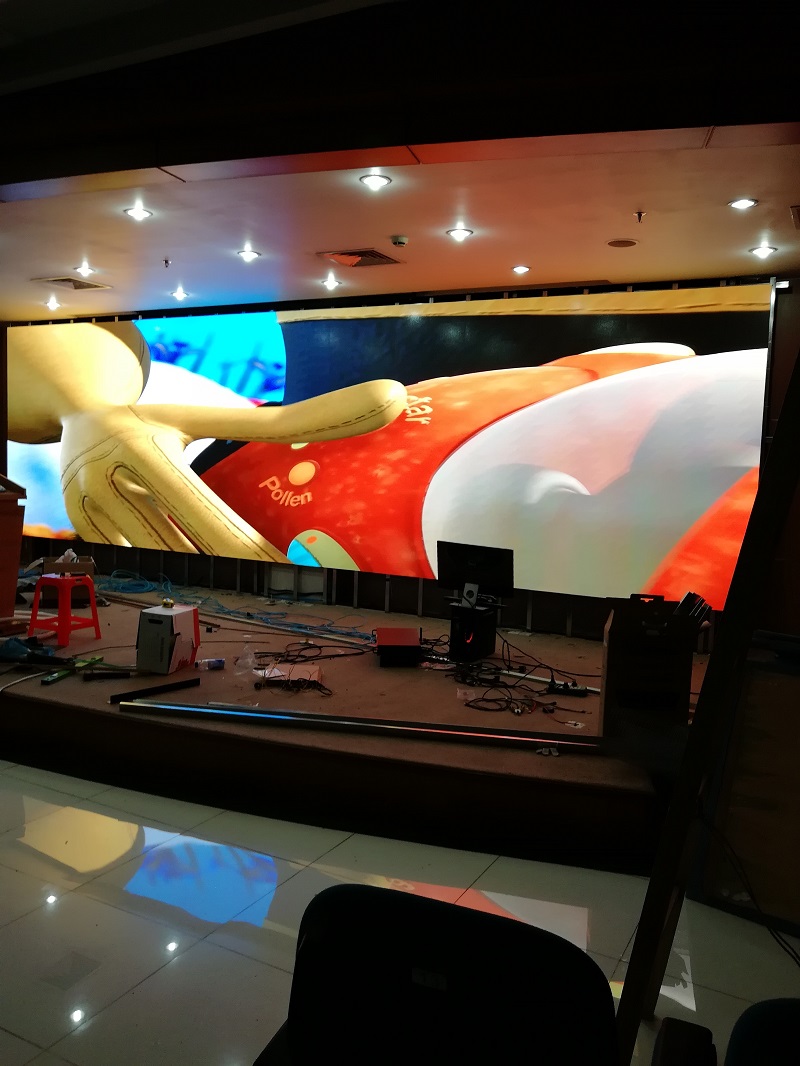

小间距LED显示屏

1、表贴(SMD)

表贴(SMD)封装是将单个或多个LED芯片焊在带有塑胶“杯形” 外框的金属支架上(支架外引脚分别连接LED芯片的P、N级),在往塑胶外框内灌封液态环氧树脂或者有机硅胶,然后高温烘烤成型,然后切割分离成单个表贴封装器件。

2、全新的集成封装技术IMD(四合一)

LED显示屏企业对SMD贴装工艺有着很深厚的技术积淀,而“四合一”封装是对SMD封装继承的基础上做出的进一步发展。SMD封装一个封装结构中包含一个像素,而“四合一”封装一个封装结构中包含四个像素。虽然四合一 LED显示屏采用的是全新的集成封装技术IMD(四合一)其工艺上依然沿用的是表贴工艺。

“四合一”Mini LED模组IMD封装集合了SMD和 COB的优点,解决了墨色一致性、拼接缝、漏光、维修等问题,具有高对比度,高集成,易维护,低成本等特点,它是通往更小间距道路上比较好的折中方案。当前,“四合一”Mini LED模组出于成本的考虑,采用的是正装的芯片,随着封装厂商对芯片做出更多的要求,将会进一步推出“六合一”甚至“N合一”方案。

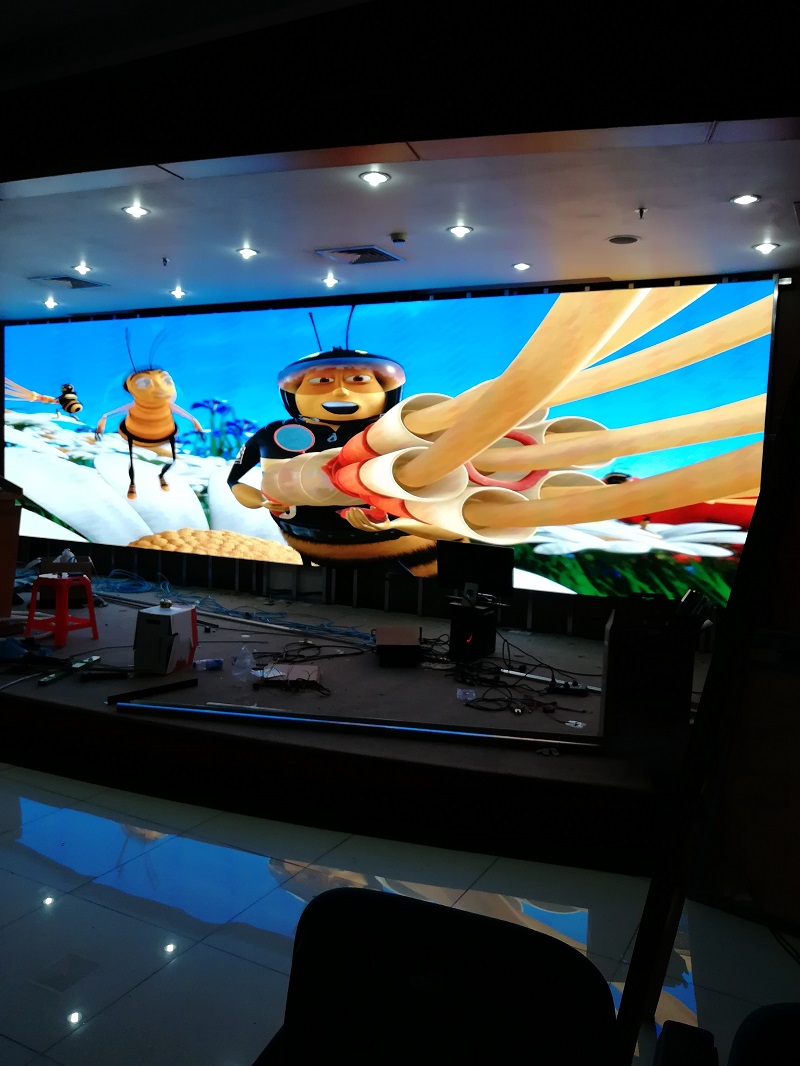

小间距LED显示屏

3、COB封装技术

COB封装是一种将裸芯片用导电或非导电胶粘附在互连基板上,然后进行引线键合实现其电器连接。COB封装采用的是集成封装技术,由于省去了单颗LED器件,封装后再贴片工艺。能够有效解决SMD封装显示屏,因为点间距不断缩小,面临的工艺难度增大、良率降低成本增高等问题,COB更易于实现小间距。
